L1199 Series

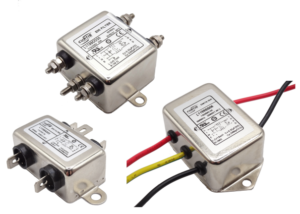

The L1199 Series Single-Stage Filter is designed for common mode emissions or susceptibility applications.  This low-cost filter is ideal for power supplies and digital equipment in kiosk, gaming, food preparation and testing/measurement industries.  Offering excellent performance and a compact design, the L1199 general purpose, single phase filter with chassis-mount is available with 1/4″ x .032 QC terminals (AA) or wire leads (BB) and threaded studs on 20A models.

Features

  • Max Rated Voltage:  250Vac @ 50/60Hz
  • Rated Current: 2A to 20A @ 40°C
  • Protection Level:
    • L/N 1450Vdc
    • L/G, N/G 2000VAC/2250Vdc
  • Protection Level: IP40 according to IEC 60529
  • Leakage Current: <0.8 Ma @ 250Vac/50Hz
  • Temperature Rating: -25°C to +85°C (25/85/21)
  • Safety Approvals:
    • UL60939-2
    • CSA C22.2 No.8 (50°C)
    • IEC/EN 60939
    • Flammability Rating: UL 94V-0

Applications

  • Ideal for power supplies in digital equipment
  • Kiosk, gaming and food preparation equipment
  • Test and measurement equipment
  • Commercial equipment and household appliances

L1199 Series

wdt_ID Part No. Rated Current (A) Connections Max. Rated Voltage (Vac) Operating Frequency Hipot Rating (Line-Neutral, Line-Ground & Neutral-Ground) Leakage Current (115Vac @ 60Hz/250Vac @50Hz) Operating Temperature L (inches) [mm] W (inches) [mm] H (inches) [mm] Mounting (inches) [mm] PDF Data Sheet
1 L1199AA02 2 1/4" QC Terminals 250 Vac 50/60 L-N: 1450 Vdc; L-G & N-G: 2000 Vac/2250 Vdc ≤ 0.4 mA/≤ 0.8 mA -25°C to +85°C 1.77 [45.0] 0.96 [24.4] 0.75 [19.0] 2.15 [56.6]
3 L1199BB02 2 18 AWG Wire leads 250 Vac 50/60 L-N: 1450 Vdc; L-G & N-G: 2000 Vac/2250 Vdc ≤ 0.4 mA/≤ 0.8 mA -25°C to +85°C 0.87 [22.1] 1.72 [43.4] 0.71 [18.0] 2.15 [56.6]
4 L1199AA03 3 1/4" QC Terminals 250 Vac 50/60 L-N: 1450 Vdc; L-G & N-G: 2000 Vac/2250 Vdc ≤ 0.4 mA/≤ 0.8 mA -25°C to +85°C 1.77 [45.0] 0.96 [24.4] 0.75 [19.0] 2.15 [56.6]
5 L1199BB03 3 18 AWG Wire leads 250 Vac 50/60 L-N: 1450 Vdc; L-G & N-G: 2000 Vac/2250 Vdc ≤ 0.4 mA/≤ 0.8 mA -25°C to +85°C 0.87 [22.1] 1.72 [43.4] 0.71 [18.0] 2.15 [56.6]
6 L1199AA06 6 1/4" QC Terminals 250 Vac 50/60 L-N: 1450 Vdc; L-G & N-G: 2000 Vac/2250 Vdc ≤ 0.4 mA/≤ 0.8 mA -25°C to +85°C 1.26 [32.0] 1.81 [46.0] 0.91 [23.1] 2.13 [54.0]
7 L1199BB06 6 18 AWG Wire leads 250 Vac 50/60 L-N: 1450 Vdc; L-G & N-G: 2000 Vac/2250 Vdc ≤ 0.4 mA/≤ 0.8 mA -25°C to +85°C 1.26 [32.0] 1.81 [46.0] 0.91 [23.1] 2.13 [54.0]
8 L1199AA10 10 1/4" QC Terminals 250 Vac 50/60 L-N: 1450 Vdc; L-G & N-G: 2000 Vac/2250 Vdc ≤ 0.4 mA/≤ 0.8 mA -25°C to +85°C 1.77 [45.0] 0.96 [24.4] 0.75 [19.0] 2.15 [56.6]
9 L1199BB10 10 18 AWG Wire leads 250 Vac 50/60 L-N: 1450 Vdc; L-G & N-G: 2000 Vac/2250 Vdc ≤ 0.4 mA/≤ 0.8 mA -25°C to +85°C 1.26 [32.0] 1.81 [46.00] 0.91 [23.1] 2.13 [54.0]
10 L1199AA20 20 1/4" QC Terminals 250 Vac 50/60 L-N: 1450 Vdc; L-G & N-G: 2000 Vac/2250 Vdc ≤ 0.4 mA/≤ 0.8 mA -25°C to +85°C 1.73 [43.9] 1.96 [49.8] 1.18 [30.0] 2.46 [62.5]
